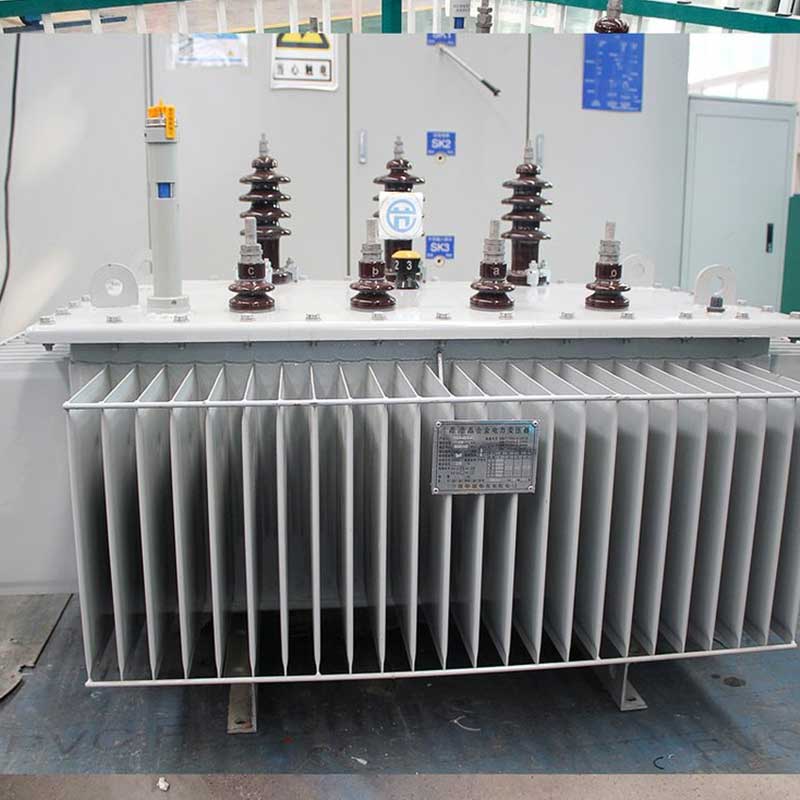

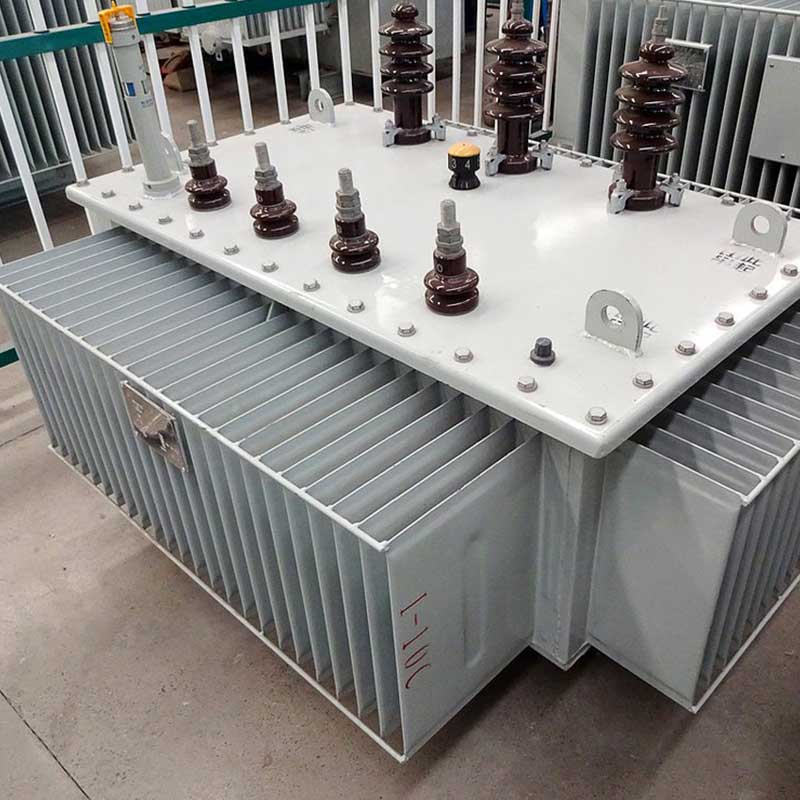

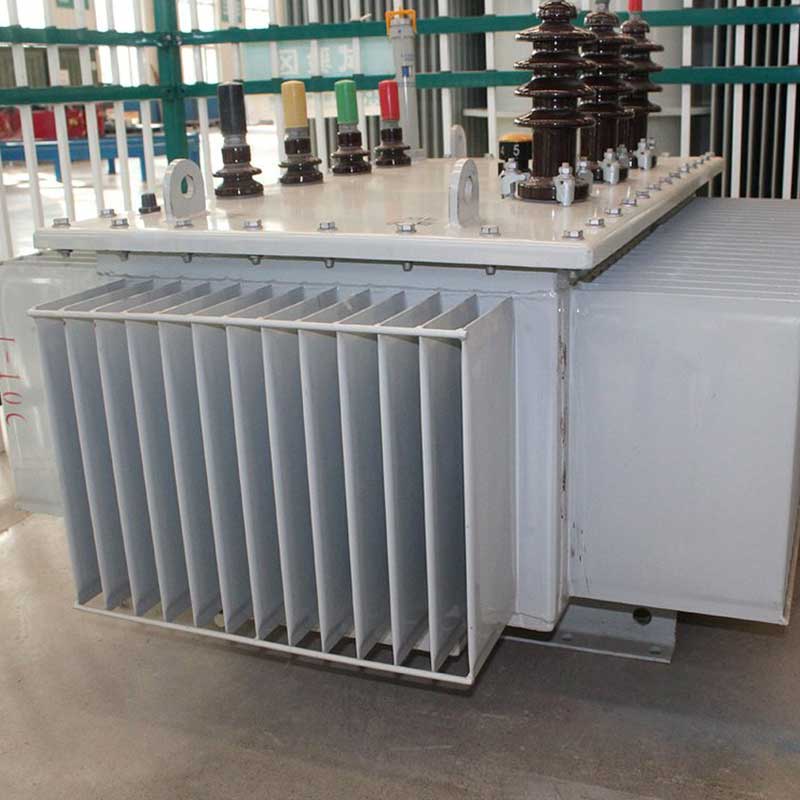

TRANSFORMADOR INMERSO EN ACEITE DE ALEACIÓN AMORFA SH15
Modelo : SH15
Capacidad nominal : 50 kVA, 100 kVA, 200 kVA, 250 kVA, 400 kVA, 500 kVA, 630 kVA, 800 kVA, 1000 kVA, 1250 kVA, 1600 kVA, 2000 kVA, 2500 kVA
Relación de voltaje : 10/0,4 kV, 35/0,4 kV
Grupo de conexión : Dyn11/Yyn0
Pérdida sin carga : 33 W ~ 865 W
Pérdida de carga : 600 W ~ 21200 W
Impedancia de cortocircuito : 4 % ~ 6 %
Frecuencia : 50 Hz
Estándar técnico : GB 20052-2020
Estándar de calidad : ISO 9001:2015; ISO 14001:2015
Descripción del Producto
El transformador seco de aleación amorfa es un nuevo tipo de transformador de alta eficiencia y ahorro de energía con baja pérdida sin carga, rendimiento de aislamiento estable y buenos beneficios económicos y sociales. Se utiliza ampliamente en aeropuertos, estaciones, redes eléctricas urbanas, edificios de gran altura y plantas de energía.
Ventaja
1. El núcleo del transformador está hecho de una tira de aleación amorfa y la pérdida sin carga se reduce en aproximadamente un 70% en comparación con los transformadores tipo S11;
2. El transformador adopta bobinas de lámina de cobre para bajo voltaje para mejorar su capacidad de soportar cortocircuitos;
3. El grupo de conexión del transformador adopta Dyn11 para reducir el impacto de los armónicos en la red eléctrica y mejorar la calidad del suministro de energía:
4. El transformador adopta una inyección de aceite al vacío, que puede eliminar por completo las burbujas en la bobina y garantizar un rendimiento de aislamiento estable;
5. Este producto es especialmente adecuado para áreas con electricidad insuficiente, grandes fluctuaciones de carga y mantenimiento diario difícil, y es adecuado para el consumo eléctrico diario de residentes rurales, municipales y urbanos.
1. Sistema de Gestión de Calidad ISO 9001:2015
El funcionamiento de todo el sistema de Dongrun Electric está estrictamente controlado y gestionado. Esto garantiza la calidad del producto en todas las etapas, desde la recepción de los requisitos del cliente hasta el diseño, los materiales, la producción, la instalación, las pruebas, el embalaje, la entrega y el servicio posventa, todo ello bajo un proceso estricto y riguroso.
2. Gestión Ambiental ISO 14001:2015
Dongrun Electric ha tomado la iniciativa en la aplicación del sistema de gestión medioambiental ISO 14001:2015. La implementación de este proceso demuestra la responsabilidad de Dongrun con una amplia gama de clientes. Dongrun se compromete a proporcionar los productos técnicos de alta calidad más respetuosos con el medio ambiente.
3. Certificado de Certificación ISO/IEC 17025:2017
La certificación ISO/IEC 17025:2017 confirma que la calidad técnica de Dongrun cumple con los requisitos de todas las normas internacionales específicas de laboratorios de prueba y calibración. Todos los productos de Dongrun se prueban exhaustivamente en laboratorios calificados antes de salir de fábrica para garantizar una calidad estable y brindarles a los clientes una tranquilidad absoluta.
Parámetros técnicos
| Capacitancia nominal | Tensión nominal (alta) | Tensión nominal (baja) | Grupo de conexión | corriente sin carga (%) | pérdida sin carga (w) | pérdida de carga (w) | Voltaje de impedancia (%) |
|---|---|---|---|---|---|---|---|
| 30 | 6±2×2,5 % O 6,3±2×2,5 % O 10±2×2,5 % | 0,4 | Yyn0 / Dyn11 | 1.7 | 33 | 600/630 | 4% |
| 50 | 1.3 | 43 | 870/910 | 4% | |||
| 80 | 1.1 | 60 | 1250/1310 | 4% | |||
| 100 | 1 | 75 | 1500/1580 | 4% | |||
| 125 | 0.9 | 85 | 1800/1890 | 4% | |||
| 160 | 0,7 | 100 | 2200/2310 | 4% | |||
| 200 | 0,7 | 120 | 2600/2730 | 4% | |||
| 250 | 0,7 | 140 | 3050/3200 | 4% | |||
| 315 | 0,5 | 170 | 3650/3830 | 4% | |||
| 400 | 0,5 | 200 | 4300/4520 | 4% | |||
| 500 | 0,5 | 240 | 5150/5410 | 4% | |||
| 630 | 0.3 | 320 | 6200 | 4,5% | |||
| 800 | 0.3 | 380 | 7500 | 4,5% | |||
| 1000 | 0.3 | 450 | 10300 | 4,5% | |||
| 1250 | 0,2 | 530 | 12000 | 4,5% | |||
| 1600 | 0,2 | 630 | 14500 | 4,5% | |||
| 2000 | 0,2 | 720 | 18300 | 5,5% | |||
| 2500 | 0,2 | 865 | 21200 | 5,5% |
